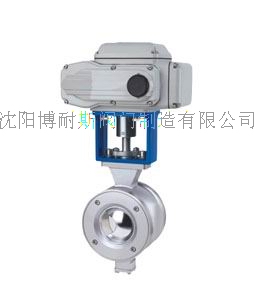

博耐斯电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的Z佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
特点
（１）不带有管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，适用于管线结垢冻结或含有纤维和颗粒固体场合。微信：sy1668
用途
电动V型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型调节球阀 压力试验/零件材料
|
公称通径DN(mm) |
25～400 |
|||
|
公称压力PN(MPa) |
1.6～6.4 |
|||
|
公称压力Ps(MPa) |
强度试验 |
2.4～9.6 |
||
|
密封试验 |
1.76～7.0 |
|||
|
材料代号 |
C |
P |
R |
|
|
主要 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球杆 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
聚四氟乙烯、不锈钢、硬质合金 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用 |
适用介质 |
水,蒸汽,油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28～400℃ |
-28～500℃ |
||
|
执行器 |
型 号 |
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 |
||
|
连接形式 |
对夹式、法兰式，法兰按JB79-59标准 |
|||
电动V型调节球阀 产品性能
|
基本误差 |
回差 |
死区 |
输入信号 |
输出信号 |
|
全行程的 |
全行程的 |
全行程的 |
4～20mADC |
4～20mADC |
电动V型调节球阀 技术参数
|
公称通径D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|||||||||||||
|
流量特性 |
近似等百分比、直线特性 |
|||||||||||||
|
阀板转角（度） |
0°～至90°（可调） |
|||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
||||||||||||
|
动作时间（S/90度） |
8.5～30 |
36～60 |
||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||
电动V型调节球阀 外形尺寸
|
公称通径 |
尺 寸 (mm) |
||||||||
|
对夹 |
法兰式 |
L |
H1 |
H2 |
|||||
|
D |
D |
D1 |
D2 |
q |
Z-Φd |
||||
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
- |
|||
|
400 |
525 |
- |
- |
- |
- |
- |
|||
