博耐斯电动三偏心法兰蝶阀结构简单，操作灵活、省力、方便、不受介质压力的高、低影响，密封严密，使用时间长．采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能．

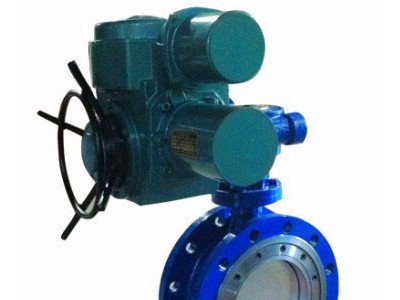

BNS9TD电动三偏心蝶阀简介
1.博耐斯多层次电动三偏心硬密封蝶阀密封是采用软硬层金属片层叠成，通过精加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重密封，无论在低温和高温情况下，均具有优良的密封性能．
2.采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能．
3.结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能稳定，使用寿命长．http://www.bnsfm.com
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
BNS9TD电动三偏心蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重特点。具有双向密封功能，安装时不受介质流向和空间位置的影响，可在任意方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。024-62657366
技术参数和性能
|
ODL系列电动执行机构技术参数 |
阀 体 参 数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～400mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳素钢、合金钢、不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
碳素钢、合金钢、不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
不锈钢 |
|
手动操作 |
附带手柄操作 |
结构形式 |
三维偏心 |
|
限 位 |
电气、机械二重限位 |
温度 |
≤425℃ |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |
